玻璃鋼吸收塔連接接口的承插方向

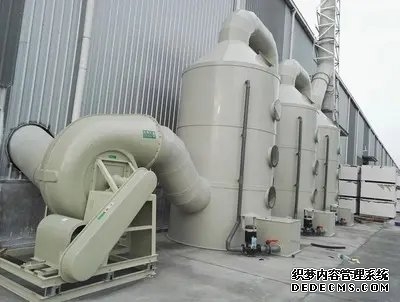

玻璃鋼吸收塔作為工業廢氣處理的核心設備，其連接接口的密封性與穩定性直接影響整體運行效率。在安裝過程中，承插方向的選擇需綜合考慮流體力學***性、結構強度及施工規范，以下從技術原理、操作規范及常見問題三個維度展開分析。



 一、承插方向的技術邏輯

1. 流體流向決定承插角度

    順流承插：當廢氣或循環液呈單向流動時（如噴淋層與塔體連接），接口應沿流體方向傾斜15°~30°，利用流體壓力增強密封效果。例如，循環泵出口管道采用順流承插可減少湍流對法蘭的沖擊。

    逆流承插：在氣液逆向接觸場景（如填料層與分布器連接）中，接口需垂直于主流體方向，避免因流體沖擊導致接口松動。此時，承插深度需增加20%~30%以補償逆向壓力。



2. 應力分布***化原則

    水平管道連接時，承口應位于介質流入端，插口朝向流出端，利用重力輔助密封。垂直管道則需根據振動方向調整，若塔體存在周期性振動，承插方向應與振動軸向垂直，防止疲勞開裂。



 二、標準化施工流程

1. 預處理階段

    接口打磨：使用角磨機對承口內壁和插口外緣進行45°倒角處理，粗糙度控制在Ra3.2~6.3μm，確保膠粘劑均勻浸潤。

    尺寸校驗：用游標卡尺測量承插間隙，單邊配合公差宜為0.5~1.0mm，過緊易導致樹脂固化收縮裂紋，過松則影響密封。



2. 粘接工藝要點

    膠粘劑選擇：***先選用雙酚A型環氧樹脂，配比時加入3%~5%的偶聯劑（如KH550）提升界面結合強度。

    固化控制：采用階梯升溫固化法，先室溫預固化2小時，再以5℃/h速率升至60℃保溫4小時，避免急劇溫變導致分層。



3. 質量檢測標準

    目視檢查：接口處無可見縫隙，溢膠均勻呈連續曲線。

    壓力測試：0.3MPa水壓試驗保持30分鐘，壓降≤0.01MPa為合格。

    超聲波探傷：對DN≥800mm的***口徑接口進行100%檢測，缺陷當量直徑≤2mm。



 三、典型問題解決方案

1. 接口滲漏修復

    臨時措施：使用快固型環氧膠泥封堵，外部纏繞玻璃纖維布加強。

    ***修復：切除原接口，重新加工坡口，采用真空導入工藝制作新接頭，固化后進行二次粘接。



2. 振動導致松動

    加裝限位裝置：在承口外側設置不銹鋼抱箍，預留1~2mm熱膨脹間隙。

    改變連接方式：將純承插連接改為法蘭+承插復合結構，法蘭間距控制在螺栓長度的1.5倍以內。



3. 低溫環境施工

    材料預熱：將樹脂體系加熱至35~40℃，降低粘度便于涂敷。

    固化加速：添加1%~2%的苯甲醇作為促進劑，縮短表干時間至40分鐘內。

 四、創新發展方向

1. 智能監測系統

    在關鍵接口嵌入光纖光柵傳感器，實時監測應變與溫度變化，數據接入DCS系統實現預警。



2. 模塊化設計理念

    開發帶定位銷的快速承插接頭，安裝時間縮短60%，適用于應急搶修場景。



3. 新型復合材料應用

    試驗納米改性乙烯基酯樹脂，使接口耐溫性能提升至120℃，滿足高溫脫硫工況需求。



通過精準控制承插方向與工藝參數，可顯著提升玻璃鋼吸收塔的可靠性。建議建立全生命周期檔案，記錄每次檢修數據，運用***數據分析***化維護策略，***終實現廢氣處理系統的長效穩定運行。
