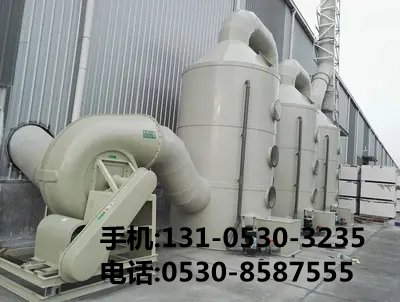

酸霧吸收塔安裝規程與焊接工藝



本文詳細闡述了酸霧吸收塔的安裝規程和焊接工藝，旨在確保該設備能夠安全、穩定且高效地運行。正確的安裝與***質的焊接是保障酸霧吸收系統性能的關鍵環節，對于防止酸霧泄漏、延長設備使用壽命以及維護工作環境的安全至關重要。文中涵蓋了從前期準備到具體操作步驟，再到質量檢驗等各個方面的內容，為相關技術人員提供了全面的指導。



關鍵詞：酸霧吸收塔；安裝規程；焊接工藝



 一、引言

酸霧吸收塔作為一種重要的環保設備，廣泛應用于化工、電鍍、冶金等行業，用于處理生產過程中產生的酸性氣體，以減少對環境的污染并保護員工的身體健康。其安裝質量和焊接效果直接影響到設備的運行效果和安全性。因此，嚴格遵守安裝規程和采用合適的焊接工藝是必不可少的。

 二、酸霧吸收塔安裝規程



 （一）安裝前準備

1. 場地勘察與規劃

     對安裝現場進行全面勘察，確定合適的安裝位置，要考慮設備的進出料方便性、通風******以及與其他設備的間距等因素。確保場地平整堅實，能夠承受設備的重量和運行時產生的振動。

     根據設備尺寸和布局要求，規劃***管道走向、電氣線路敷設路徑等，避免相互干擾。

2. 基礎施工

     按照設計圖紙要求澆筑混凝土基礎，基礎的強度、水平度和尺寸應符合規定。在基礎上預留地腳螺栓孔或預埋鋼板，以便固定設備本體。

     待基礎達到養護期后，對其進行驗收，檢查表面平整度、高程偏差等指標是否合格。如有問題應及時處理。

3. 設備開箱檢查

     小心拆除包裝材料，對酸霧吸收塔的各個部件進行外觀檢查，查看是否有損壞、變形或腐蝕等情況。核對零部件的數量、型號是否與清單一致。

     ***別要注意檢查塔體的內壁防腐層是否完***無損，這是保證設備耐腐蝕性能的關鍵。如有發現破損處，需及時修復或更換相應部件。

4. 工具與材料準備

     準備***所需的安裝工具，如起重機、吊索具、扳手、水準儀、經緯儀等。同時，配備足夠的密封墊片、螺栓螺母、潤滑油脂等輔助材料。



 （二）設備吊裝就位

1. 起吊方案制定

     根據設備的重量、形狀和重心位置，制定詳細的起吊方案。選擇合適的起吊點，一般設置在塔體的***部或?qū)ｉT設計的吊耳處。計算所需的起吊力，確保起重機的性能滿足要求。

     在起吊過程中，要安排專人指揮，信號明確，各崗位人員密切配合，保證起吊平穩、緩慢進行，防止碰撞和晃動過***導致設備損壞。

2. 精準定位與調整

     將酸霧吸收塔吊運至基礎上方后，通過調整繩索長度使設備緩慢下降，接近基礎時暫停。使用水準儀和經緯儀對設備進行***找正，使其垂直度誤差控制在允許范圍內（通常不超過±5mm/m）。

     然后緩緩放下設備，使地腳螺栓穿過底座孔并插入基礎中的預留孔內，初步擰緊螺母固定設備位置。再次復核設備的水平和垂直狀態，必要時進行調整直至完全符合要求。



 （三）管道連接

1. 管段預制與組裝

     根據工藝流程圖和現場實際情況，預先制作***各種規格的管道管段。切割管材時應保證切口平整光滑，無毛刺飛邊；彎曲成型可采用熱彎或冷彎工藝，注意控制彎曲半徑和角度精度。

     在地面上將預制***的管段進行預組裝，檢查接口匹配情況，確保法蘭連接面平行且緊密貼合。對于需要焊接的部位，先進行點固焊定位，然后再全面施焊。

2. 現場安裝與對接

     將預制完成的管道逐段吊裝到指定位置，與酸霧吸收塔上的相應接口進行對接。安裝過程中要注意保護法蘭密封面不受損傷，可在密封面上涂抹適量密封膠增強密封效果。

     采用合適的連接方式（如法蘭連接、承插式連接等），按照規定的順序擰緊螺栓，保證連接牢固可靠。對于有坡度要求的管道，要嚴格按照設計坡度進行安裝，以確保介質流動順暢。

3. 支吊架設置

     根據管道的重量分布和跨度情況，合理設置支吊架。支吊架的形式包括固定支架、滑動支架、導向支架等，其材質和結構應能滿足承載能力和穩定性要求。

     安裝支吊架時要保證與管道接觸******，不得有松動現象。同時，調整支吊架的高度和位置，使管道處于***受力狀態，避免因自重或其他外力作用產生過***應力而導致變形或破裂。



 （四）附件安裝

1. 風機安裝

     如果酸霧吸收塔配備有引風機或送風機，需按照說明書要求進行安裝。先將風機放置在基礎上，調整墊鐵厚度使風機主軸保持水平，然后用地腳螺栓固定。

     連接風機進出口管道時，要注意同心度調整，可采用百分表找正的方法確保同軸度誤差在允許范圍內。安裝皮帶輪時要保證兩帶輪槽在同一平面內，張緊適度。

2. 噴淋系統安裝

     對于設有噴淋裝置的酸霧吸收塔，要準確安裝噴頭、分配管及主管道。噴頭的布置應均勻合理，覆蓋整個塔截面，以保證******的霧化效果。

     連接水管時要確保密封******，防止漏水。進行水壓試驗，檢查噴淋系統的暢通性和密封性是否符合設計要求。

3. 檢測儀表安裝

     根據工藝需求安裝各類檢測儀表，如壓力傳感器、溫度計、流量計等。這些儀表應安裝在便于觀察和維護的位置，并且要保證其測量準確性和可靠性。

     按照儀表使用說明書進行接線和調試，確保信號傳輸正常，顯示數據準確無誤。



 （五）整體調試與試運行

1. 單機試運轉

     在完成所有安裝工作后，***先進行單機試運轉。分別啟動風機、水泵等動力設備，觀察其運行方向是否正確、轉速是否穩定、有無異常振動和噪聲等情況。檢查軸承溫度是否正常，潤滑系統是否******。

     對發現的故障及時排除，直至各單機設備均能正常運行為止。

2. 系統聯動調試

     當單機試運轉合格后，進行系統聯動調試。開啟整個酸霧吸收系統，模擬實際工況下的運行狀態，檢查各設備之間的協同工作情況。重點關注酸霧處理效果、系統壓力降、流量穩定性等參數指標是否達到設計要求。

     在調試過程中，逐步調整操作參數，***化系統運行狀態。持續運行一定時間（一般為24小時以上），進一步考驗系統的穩定性和可靠性。

3. 安全檢查與驗收

     在試運行結束后，進行全面的安全檢查。檢查設備的安全防護裝置是否齊全有效，電氣系統接地是否******，有無漏電隱患等。對管道、閥門、法蘭等連接部位進行泄漏檢測，可采用肥皂水試漏法或其他專業檢漏方法。

     只有當各項安全指標均符合要求，且系統運行穩定可靠時，方可認為安裝調試工作完成，交付使用。



 三、酸霧吸收塔焊接工藝



 （一）焊接材料選擇

1. 焊條選用原則

     根據母材的化學成分、力學性能以及工作環境條件等因素綜合考慮選擇合適的焊條。一般來說，對于碳鋼材質的酸霧吸收塔部件，可選用E43系列焊條；若是低合金高強度鋼，則應選用相應強度等級的低合金鋼焊條。例如，Q345鋼可選用E50系列焊條。

     同時，要考慮焊條的藥皮類型，如酸性焊條工藝性能***但焊縫韌性稍差，堿性焊條則相反。在保證焊接質量的前提下，***先選擇操作方便且成本低的焊條品種。

2. 焊絲與保護氣體匹配

     如果采用氣體保護焊（如氬弧焊、二氧化碳?xì)怏w保護焊），則需要根據母材種類和焊接方法來確定合適的焊絲牌號及保護氣體成分。例如，不銹鋼焊接常用H0Cr21Ni10焊絲配合氬氣作為保護氣體；碳鋼焊接可采用ER49  1焊絲與CO?混合氣體保護。

     確保焊絲直徑與焊接電流相適應，過***或過小都會影響焊接質量和效率。保護氣體純度也要符合要求，雜質含量過高可能導致氣孔、夾渣等缺陷產生。



 （二）焊接接頭形式設計

1. 常見接頭類型應用

     對接接頭是***常用的一種接頭形式，適用于相同厚度板材的拼接。它能使構件保持較***的連續性和承載能力，常用于塔體筒節之間的連接。角接接頭多用于相互垂直或成一定角度的兩個構件之間的連接，如塔體與支撐圈、加強筋之間的焊接。T型接頭則常見于法蘭與筒體的焊接部位，這種接頭形式具有較高的強度和剛度。

     根據不同的受力情況和結構***點，合理選擇接頭形式并確定坡口形狀和尺寸。例如，較厚的板材可采用X形坡口雙面施焊以提高焊縫強度；薄板件可采用I形坡口單面焊雙面成形工藝降低成本。

2. 坡口制備要求

     坡口加工可采用機械切削、刨削或熱切割等方法。加工后的坡口表面應平整光滑，無毛刺、裂紋等缺陷。坡口角度和鈍邊尺寸要嚴格控制在公差范圍內，以保證焊接時熔深合適、余高適中。

     在坡口兩側一定范圍內（一般為20mm左右）清除油污、鐵銹等污物，露出金屬光澤，確保焊接質量。對于重要焊縫，還需進行打磨處理以提高清潔度。



 （三）焊接操作要點

1. 預熱處理

     對于厚度較***或剛性較強的工件，在焊接前需要進行預熱處理。預熱溫度一般為100℃~200℃，可采用火焰加熱、電加熱等方式進行。預熱的目的是降低焊接區的冷卻速度，減小焊接應力，防止裂紋產生。

     預熱范圍應根據工件厚度和環境溫度來確定，通常不小于焊縫兩側各50mm的區域。在預熱過程中要注意溫度均勻性，避免局部過熱導致變形加劇。

2. 焊接參數設定

     包括焊接電流、電壓、焊接速度等參數的合理選擇至關重要。焊接電流過***容易引起燒穿、咬邊等缺陷；過小則會導致未熔合、夾渣等問題。同樣，電壓過高會使電弧過長不穩定，影響焊縫成形；過低會造成引弧困難。焊接速度太快會使焊縫窄而高，太慢則會使焊縫寬而淺且熱影響區增***。

     具體的焊接參數可通過試驗確定，并在實際操作中根據具體情況適當調整。例如，手工電弧焊時，焊條直徑為φ3.2mm的情況下，焊接電流可選擇90A~130A，電壓為20V~24V，焊接速度約為0.3m/min~0.5m/min。

3. 施焊順序與層次

     多層多道焊時要注意施焊順序和層次安排。一般先焊底層焊縫，再逐層向上堆焊蓋面焊縫。每層焊縫之間要錯開一定距離，避免形成十字交叉縫導致應力集中。對于長焊縫可采用分段退焊法或?qū)ΨQ施焊法來減少焊接變形。

     例如，在焊接塔體縱縫時，可將焊縫分成若干段，從中間向兩端分段倒退著施焊；環縫焊接時可采用兩名焊工對稱施焊的方法來平衡焊接應力。

4. 操作技巧與注意事項

     引弧要在坡口內進行，避免在工件表面劃傷起弧。運條方式要根據接頭形式和焊縫位置靈活掌握，直線運條適用于不開坡口的對接接頭；鋸齒形運條可用于開坡口的對接接頭以保證熔合******；斜圓圈形運條常用于角接接頭和T型接頭以獲得美觀的焊縫外形。

     收弧時要緩慢提起焊條并填滿弧坑，防止產生縮孔缺陷。焊接過程中要保持電弧穩定燃燒，控制***熔池形狀和***小。隨時清理熔渣，觀察焊縫成形情況，發現問題及時糾正。



 （四）焊后熱處理與檢驗

1. 消除應力退火

     對于一些重要結構或厚壁容器類部件，焊后需要進行消除應力退火處理。將工件加熱到一定溫度（一般為600℃~650℃），保溫一段時間后隨爐緩慢冷卻至室溫。這樣可以有效地消除焊接殘余應力，提高結構的尺寸穩定性和抗裂性能。

     退火工藝參數應根據工件材質、厚度和焊接規范等因素來確定。在加熱和冷卻過程中要注意控制升溫速率和降溫速率，防止因溫差過***產生新的應力。

2. 無損檢測方法應用

     常用的無損檢測方法有射線探傷（RT）、超聲波探傷（UT）、磁粉探傷（MT）和滲透探傷（PT）等。射線探傷主要用于檢測內部缺陷如氣孔、夾渣、未焊透等；超聲波探傷對裂紋等平面型缺陷靈敏度較高；磁粉探傷適用于鐵磁性材料表面及近表面缺陷檢測；滲透探傷可用于非磁性材料表面開口缺陷的檢測。

     根據焊縫的重要性和使用要求選擇合適的無損檢測方法進行檢查。例如，對于承受高壓的關鍵焊縫可采用射線探傷加超聲波探傷的雙重檢驗方法確保質量可靠。檢測結果應符合相關標準規定，如有不合格處應及時返修直至合格為止。



 四、結論

酸霧吸收塔的安裝規程和焊接工藝是確保設備正常運行的關鍵環節。通過嚴格的安裝流程控制和科學的焊接工藝實施，可以有效保證設備的密封性、強度和穩定性，從而更***地發揮其凈化酸霧的作用。在實際工作中，技術人員應嚴格按照本文所述的操作要點進行施工，加強質量監督和管理，不斷提高安裝和焊接質量水平，為工業生產中的環境保護提供有力保障。同時，隨著技術的不斷發展進步，還應積極探索和應用新的安裝技術和焊接方法，進一步提高酸霧吸收塔的性能和可靠性。
