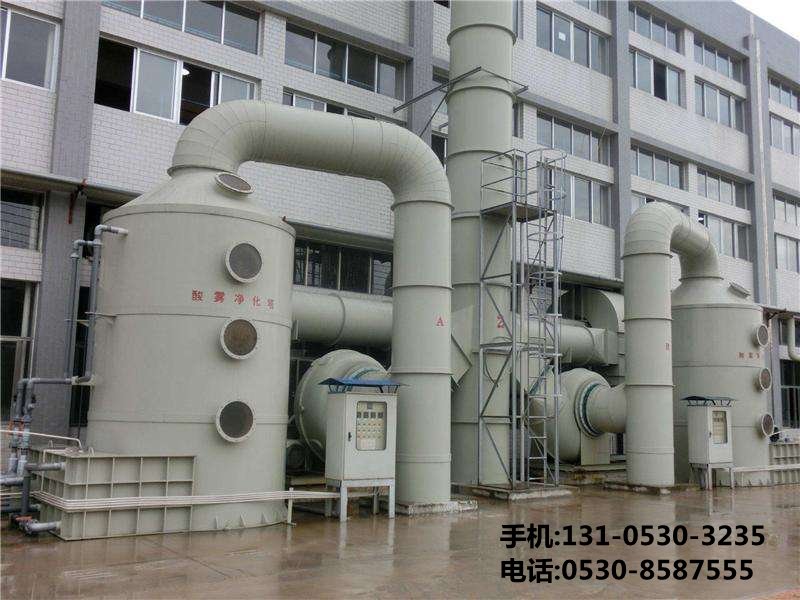

酸霧凈化塔結構型式及方法







酸霧凈化塔、液柱塔及動力波洗刷器均選用液相噴嘴將洗刷液霧化成細微液滴，均勻地分散于氣相中，增***液相的比表面積，有利于提磕碰及攔截粉塵的概率，達到較的除塵效率。上述設備均由空筒體、噴嘴及除沫器三部分組成，結構簡單，操作維修方便，并且不易發生結垢和堵塞問題，確保設備能夠安全接連運行。別的，該類設備還具有放***效應小的點，適用于作為過量的洗刷設備。





來，隨著們保認識的日益加強，煙氣脫硫除塵問題受到各方面廣泛關注。而火電廠煙氣脫硫除塵系統的煙氣處理量***，一般為105～106[Nm3/h],在選用石灰石—石膏濕法脫硫工藝中，酸霧凈化塔，液柱塔及動力波洗刷器成了脫硫吸收塔的設備，并在工程運用中得到了不斷的與提

酸霧凈化塔結構型式及方法



酸霧凈化塔結構見圖1所示。洗刷液經過噴嘴霧化成細微液滴均勻地向下噴淋，含塵氣體由噴淋塔下部進入，自下向動，兩者逆流觸摸，運用塵粒與水滴的觸摸磕碰而相互凝聚或塵粒間聚會，使其分量添加，靠重力效果而沉降下來。被捕集的粉塵，在貯液槽內作重力沉降，形成底部的含固濃相液并定期排出作進一步處理。部分弄清液可循運用，與少量的補充清液一起經循泵從塔***噴嘴進入噴淋塔進行噴淋洗刷。從而減少了液體的耗量以及二次污水的處理量。經噴淋洗刷后的凈化氣體，經過除沫器除去氣體所夾帶的細微液滴后，由塔***排出。



影響酸霧凈化塔效率的主要因素是液滴散布的均勻度、液滴粒徑及粒徑散布。因而，選擇合適的霧化噴嘴及噴嘴的合理布置是酸霧凈化塔的之一。
